淺談燃煤電廠灰?guī)煜到y(tǒng)及灰?guī)炝衔坏臏蚀_測量
作者：鄒剛
燃煤電廠的主要原料是煤，煤運進電廠后，存放在儲煤場（原煤倉）里，然后進入磨煤機，將煤研磨成很細的粉沫狀，送入鍋爐燃燒，在燃燒后會留下大量的燃燒殘余物，這就是粉煤灰（也有叫飛灰、煙灰）。對于火電廠來說，這些粉煤灰的產量是很大的，需要有專用的場地來存放，用于存放粉煤灰的半封閉或是全封閉的場地就是火電廠的灰?guī)臁?/span>
灰?guī)煜到y(tǒng)正常由灰?guī)毂倔w、庫頂設備、排氣、料位指示料位計、灰?guī)鞖饣到y(tǒng)、卸料系統等組成，主要設備有：庫體（混凝土結構）、料位計、脈沖袋式除塵器、壓力真空釋放閥、庫底卸料器、雙軸加濕攪拌機、干灰散裝機、空氣電加熱器、氣化風機、氣化板等。
燃煤電廠灰?guī)炝衔坏臏蚀_測量十分重要，由于電廠灰?guī)觳捎玫氖撬鄠}，其里面的灰位是多少從外面是無法知曉的，因此必須依靠物位儀表測量來判斷倉內的灰位高低。
過去測量料位的產品主要有超聲波料位計、雷達料位計、重錘式料位計等，這些料位計用在灰?guī)鞙y量上是不是合適呢？
灰?guī)旄叨雀?、空間大、飛灰嚴重、超聲波料位計無法穿透重粉塵，容易受噪聲干擾，不能正常工作；雷達料位計，不受飛灰及噪聲的影響，但喇叭口天線雷達在在運行一段時間會在喇叭口結上很多灰塵，影響測量，雖然可以采用加裝吹掃裝置的辦法，但無法徹底解決結灰，還需要人工定期清灰，增加維護量；重錘料位計雖然抗干擾能力強，但容易發生斷鏈等故障。

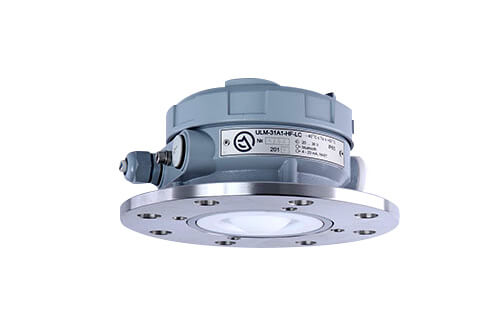

很多電廠為解決雷達喇叭口結灰問題，選擇了利馬克高頻雷達料位計，這款料位計是俄羅斯LIMACO(利馬克)公司生產的物位測量儀表，是世界上首款工作頻率為140GHz的超高頻雷達物位儀表，天線采用內置透鏡設計，無喇叭口，從而解決了結灰問題。
由于利馬克采用了超高頻140GHz及調頻連續波技術，因此適用性極強，測量精度也非常高，可達到±1mm。

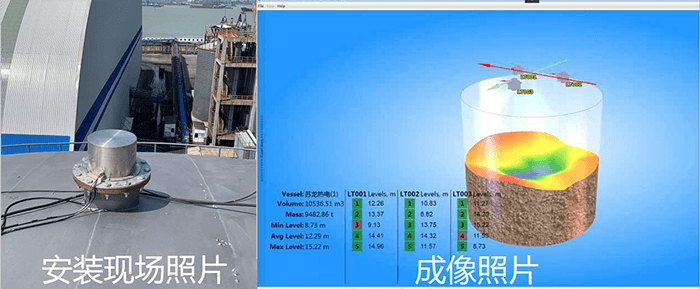

近年來，隨著電廠管理水平的提高，對灰?guī)炝衔粶y量的要求也越來越高，傳統的料位計都是單點測量，而灰?guī)斓牧厦娓叩筒黄剑蛐y量出的結果沒有代表性，不能滿足自動化管理的要求，因此好多電廠開始選用3D雷達物位掃描儀來測量灰?guī)炝衔?，使用這款產品能對倉內料面3D成像動態畫面顯示，同時能顯示最高料位、最低料位、平均料位、倉內儲灰的體積和重量。
3D雷達物位掃描儀，是北京金德創業測控技術有限公司同俄羅斯Limaco（利馬克）公司合作開發的物位測量儀表，顛覆了傳統的料位檢測方式，使用電磁波技術對料面多點掃描、三維立體成像，是從料位檢測到體積、質量、成像的革命！
總結：
3D雷達物位掃描儀,實現了灰倉料位實時動態數據的采集、處理，3D成像畫面展示，同時顯示最高料位、最低料位、平均料位及體積和質量，做到了生產數據可視化、過程透明化、現場無人化，提升了電廠的自動化管理水平，為智慧電廠的建設和發展提供了現場數據支持。
